1. הגדרה של SAE אוגן מתאם, SAE היא חברה של מהנדסי רכב בארה"ב סטנדרטים פיתוח הארגון לאנשי מקצוע בהנדסה בתעשיות כוח הידראולי. הוא חיבור אוגן עם צינור הידראולי flanged & צינור, מתאמים, חיבור צינור על ידי מלחציים מצמד SAE ו 4 ברגים הרכבה, זה יציאת אוגן סוף מתאם הוא גם יכול להיות נבחר כמו מחבר קונוס 24, מחבר צינור אורקס, 37 מחרוזת קונוס flared , מחבר קונוס 60 מעלות.
2. שיטות של SAE הידראולי אוגן מתאמי הרכבה כפי שמוצג מלחציים אוגן SAE, אנא לחץ על הקישור. זה בדרך כלל חיבור מ SAE אוגן נמל מתאם מסתיים, סטנדרטים של מתאם מסתיים (חיבורי מתכת מתכתי עבור כוח נוזל ושימוש כללי) כדלקמן:
● מחברי קונוס של 24 מעלות (ISO 8434-1: 2007)
● 37 ° מתלקחים מחברים (ISO 8434-2: 2007)
● מחבר אטם טבעת שטוחה (ISO 8434-3: 2005)
● 60 מחברי קונוס עם או בלי טבעת O (ISO 8434-6: 2009)
3. מימדים של נמל SAE עבור אוגן פיצול הידראולי מתאים כמו קוד 61/62 מחברים אוגן:

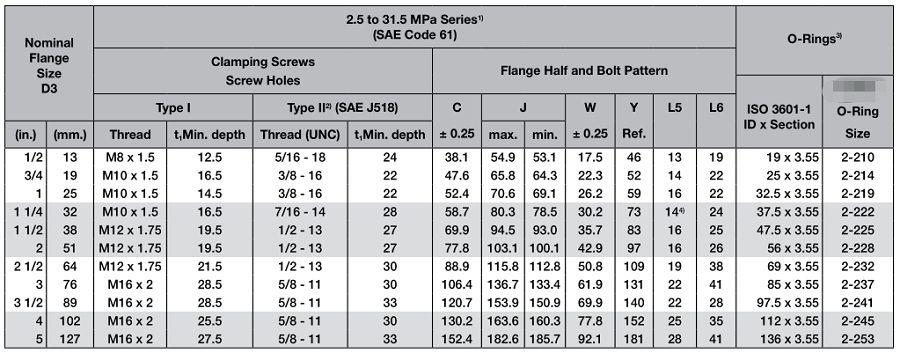

קוד SAE 61 מחבר אוגן
קוד SAE 62 מחבר אוגן
פורט פירוט - ISO 6162
1) 1 MPa = 10 בר = 145 PSI.
2) לא עבור עיצוב חדש.
3) 90 nitrile durometer הוא תקן עבור יישומים הידראולי.

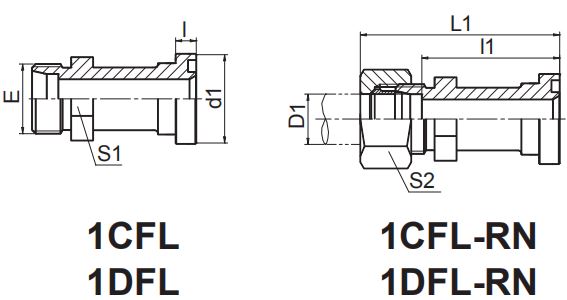

1. SAE קוד 62 מחבר צינור אוגן 1DFL-RN
2. קוד 62 מחבר אוגן JIC 37 1JFS
