צימוד אוגן למחצה
אוגן למחצה מתקשר מתקן החברה הגרמנית SN 532, להיות זהה לחצי אוגן מפוצל ISO 6162 ו- SAE J518. ישנם SAE 3000 psi (קוד 61) ו SAE 6000 psi (קוד 62) חצי אוגן סוגים, גם להיות corresponsed SN 532 חלק 1 ו SN 532 חלק 2.
תוכלו למצוא 2 חצי-פלקסנגים בחיבורי צימוד מסוג אוגן, אוגן SAE עם צוואר ריתוך אוגן 3000 psi ו 6000 psi.
סוג חיבור צימוד אוגן הוא מצינור עד יציאת SAE: 2 חצי-זווית; צוואר מרתך אוגן עם גרוב O-טבעת; טבעת O; בריחים.

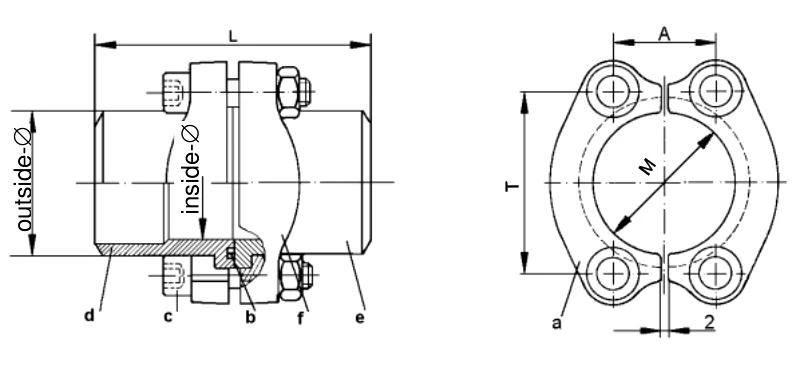

חיבור צימוד אוגן מסוג B הוא מצינור לצינור: 2 חצי-תסביך; צוואר מרתך אוגן עם גרוב O-טבעת; טבעת O; ברגים ואגוזים; צוואר מרתך אוגן ללא גרוב O-טבעת; אוגן מוצק.
סוג C אוגן חיבור צימוד עם צוואר ריתוך אוגן אחד: 2 חצי קשקשים; צוואר מרתך אוגן עם גרוב O-טבעת; טבעת O; ברגים ואגוזים; אוגן מוצק.
סוג D אוגן חיבור צימוד עם קולואר עיוור: 2 חצי-זווית; צוואר מרתך אוגן ללא גרוב O-טבעת; טבעת O; ברגים ואגוזים; צווארון עיוור עם גרוב O-טבעת.
סוג E אוגן חיבור צימוד עם קולואר עיוור: 2 חצי-זווית; טבעת O; ברגים; צווארון עיוור עם גרוב O-טבעת.
סוג F אוגן חיבור צימוד עם קולואר עיוור: 2 חצי-פלקסים; טבעת O; ברגים;
ממדי מהדקים למחצה זהים למלחצי אוגן מפוצל FL/FS
חלק מס' | ד.נ. | חיבור צינור | ת | טי | ל | מ | בולט | טבעת O | |
מקסימום חיצוני | בתוך מקסימום | ||||||||
FCSN-12L | 3/4" | 30,0 | 20,0 | 22,3 | 47,6 | 70 | 32,2 | M10x30 (10x30) | 24,99x3,53 |
FCSN-16L | 1" | 38,0 | 28,0 | 26,2 | 52,4 | 80 | 38,5 | M10x30 (10x30) | 32,92x3,53 |
FCSN-20L | 1 1/4" | 42,4. | 33,0 | 30,2 | 58,7 | 90 | 43,7 | M10x35 (10x35) | 37,69x3,53 |
FCSN-24L | 1 1/2" | 48,3 | 42,0 | 35,7 | 69,9 | 100 | 50,8 | M12 x 50 | 47,22 x 3,53 |
FCSN-32L | 2" | 60,3 | 52,0 | 42,9 | 77,8 | 120 | 62,8 | M12 x 50 | 56,74 x 3,53 |
