מידות SAE J513 מצמצמות את מפרטי האיחוד של המתאם

Jul 03, 2019

SAE J513 ממדים של צמצום איגודים, מתאמים, צמצום איחוד המרפק כדלקמן:

3_SAE_J513_dimensions_reducing_union_adapters_elbow_figure3

תרשים 21 - איחוד צמצום (01 01 01) (UR2)

תרשים 22 - התלקחות פנימית למפחית חיצוני להפחתת מתאם (1 01 01 05) (RO3)

תרשים 23–90 תואר להפחתת איחוד המרפק (01 0201) (ER2)

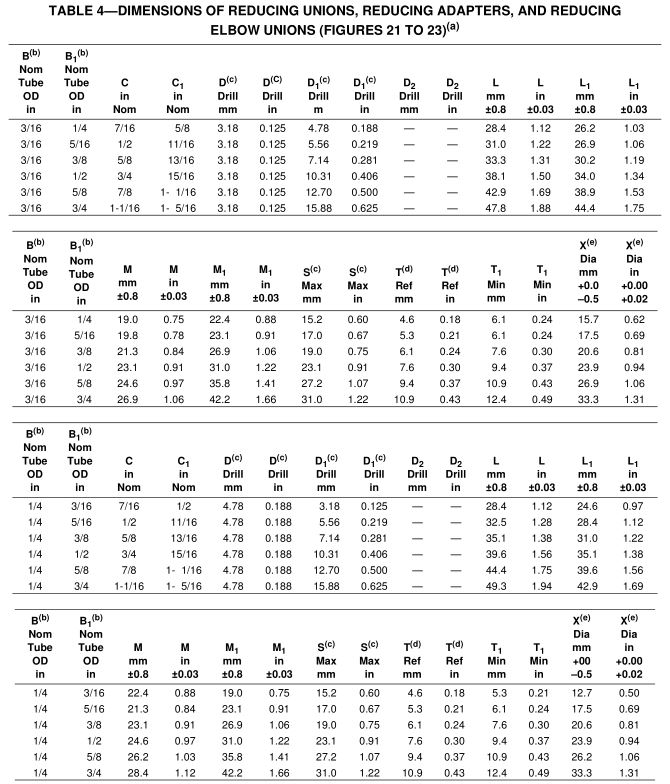

3_SAE_J513_dimensions_reducing_union_adapters_elbow_table_4

4_SAE_J513_dimensions_solder_reducing_connector_tabel_5_co

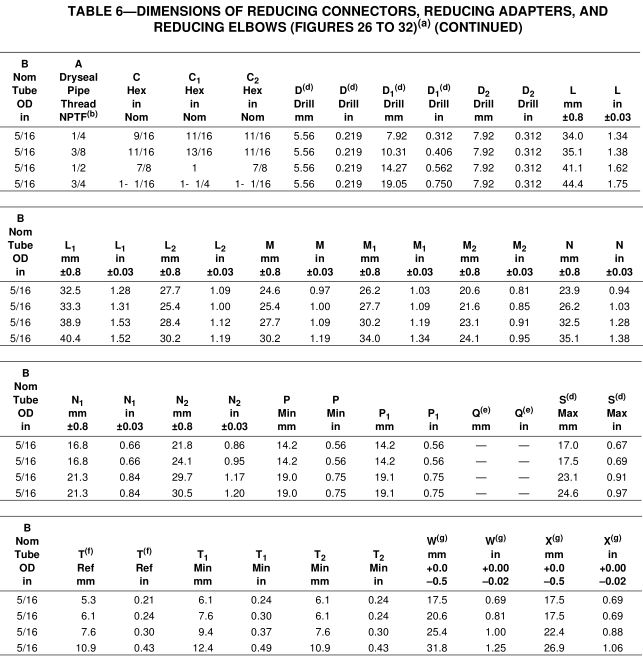

5_SAE_J513_dimensions_NPTF_reducing_connector_table_6_co

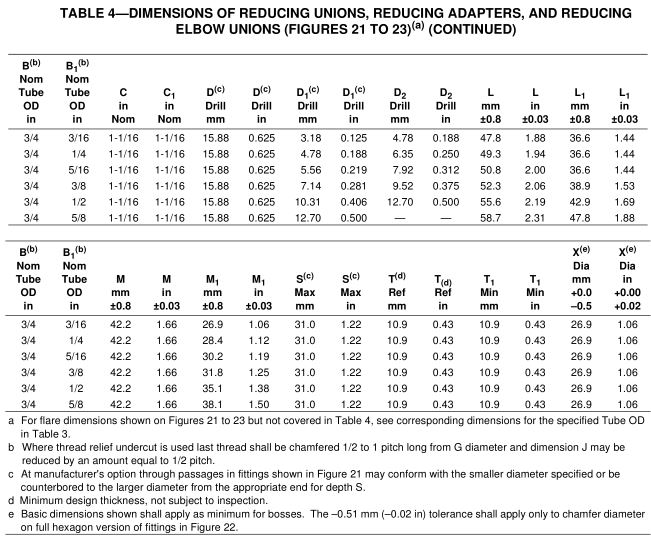

3_SAE_J513_dimensions_reducing_union_adapters_elbow_table_4_con
