SAE J1231 מידות וסבילות כולל משושים, חוט, מידות נומינליות, חורים קדוחים, מעברים, קווי מתאר, חוטים ישרים וכו '. פרטים כדלקמן:
סיבולות לממדים של משושים: המינימום לרוחב הפינות של משושים חיצוניים יהיה 1.092 פעמים הרוחב הנקוב על פני דירות, אך לא יביא לרוחב צדדי שטוח פחות מ- 0.43 פעמים הרוחב הנומינלי על פני הדירות.
הסבילות לכל הממדים שאינם מוגבלים אחרת תהיה ± 0.25 מ"מ. הסובלנות הזוויתית בציר הקצוות במרפקים תהיה ± 2.50 מעלות בגדלים של עד 9.52 מ"מ וכולל ± 1.50 מעלות בגדלים הגדולים מ- 9.52 מ"מ.

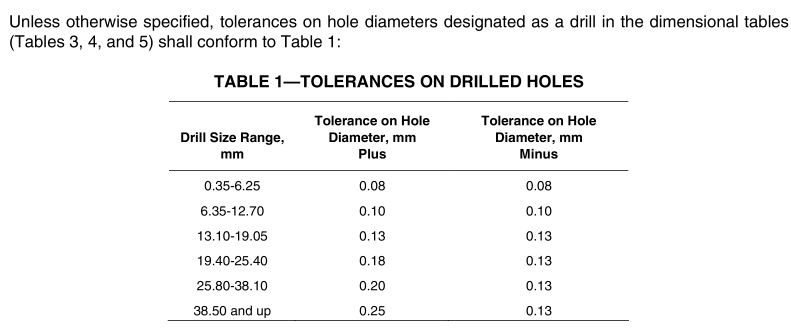

סובלנות בקטרי החור: המיועדים למקדח בטבלאות המימד (לוחות 3, 4 ו- 5) יתאימו ללוח 1:
סובלנות למעברים: באביזרים ישרים מעובדים מקצוות מנוגדים, הקיזוז בנקודת המפגש לא יעלה על 0.40 מ"מ.
סבילות קווי המתאר יהיו אופציונליות אצל היצרן ובלבד שהממדים השולחניים נשמרים ושירותיותם של אביזרי האבזור לא נפגעת.
חוטים ישרים חוטים פנימיים מסוג Class 2A חיצוניים ו- Class 2B יחולו על אביזרי גימור רגילים (לא ממוקמים) עם חוטים ישרים המוגדרים A1 באיור 3 וטבלה 5.

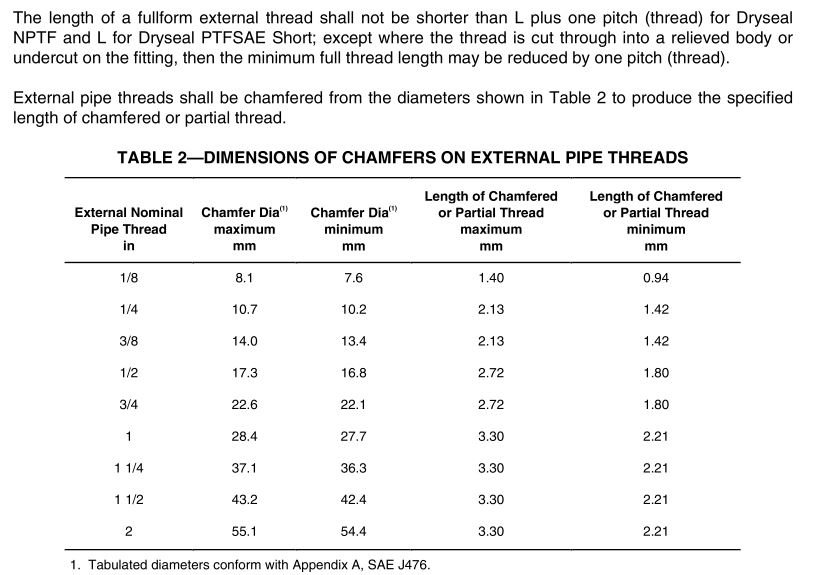

חוטי הצינור המחודדים המיועדים ל- A באיור 2 וטבלה 4 יתאימו לחוט הצינור ההידוק האמריקאי Dryseal (NPTF). המפרט ניתן בפירוט ב- SAE J476. על פי אפשרות הרוכש, יתקצר את חוט הצינור בהתאם לחוט הצינור להתחדשות SAE Short Dryseal Taper (PTF-SAE Short).
