1. הגדרת שמן מטרי Plugs (ISO 6149-4: 2017 גרסה) ו Caps משמשים בדרך כלל במערכת הידראולית בלחץ גבוה, תקע הוא חתיך זכר זכר לחבר שסתומים, בלוק רב, יציאת שמן וכו ', ישנם שני איטום על ידי O טבעת ו- ED טבעת. כובעי DIN מורכב מאגוזים, תקע DKO להפסקת קצוות הצינור.
2. שיטות של מטרי שמן plugs הרכבה לפי סוגים: סוף זכר זכר עם חיצוני hex ו פנימי Hex תקע היציאה עבור ISO 9974 שטוח פנים איטום ו ISO 6149 O- טבעת איטום היציאה, כל הנושאים מטרי הוא בהתאם לתקן ISO 261. כי זה קל לעצור או לסיים את צינור צינור הנפט עם מחבר קצה אחד.
DIN מכסה עבור מחבר (24 קונוס צינור צינור DKO מתאם)
DIN מטרי לחבר את נמל שמן של סעפת, שסתומים ומפיץ וכו '
|
|

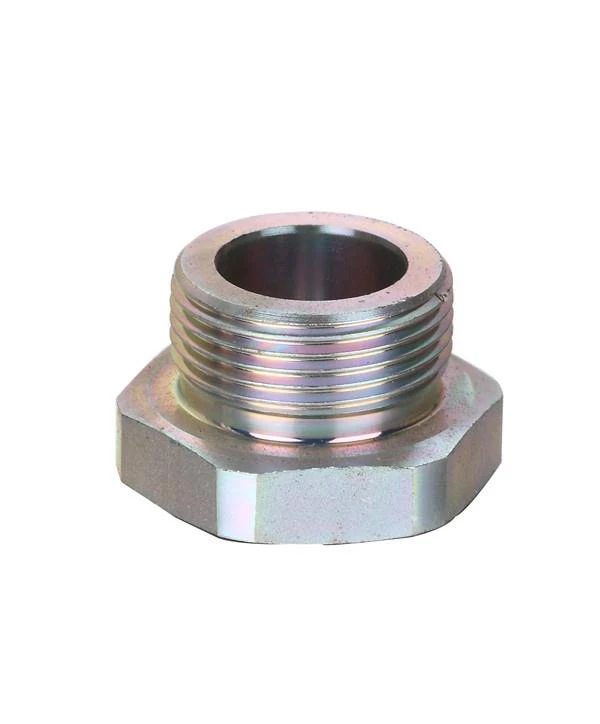

1. DIN מטרי תקע חיצוני Hex 4C / D
מחבר חרוט 24
חלק לא. | חוט | Tube OD | ממדים | MPa | |||
ה | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1.5 | 6 | 7 | 22 | 12 | 14 | 31.5L |
4C-14 | M14x1.5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1.5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1.5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1.5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1.5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1.5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 52 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 52 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1.5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1.5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1.5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1.5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | פשרות | 52 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 52 | 50 | |
4D-52 | M52X2 | פשרות | 23 | 54 | 55 | 60 | 31.5S |
הערה אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואגוזים, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה 4C-30RN. | |||||||
2. DIN מטרי שווי מסתובב 9C / D
DKO סיבוב
חלק לא. | תריה | Tube OD | ממדים | MPa | ||
F | ד | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31.5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22.5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22.5 | 24.5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18.5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18.5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18.5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22.5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23.5 | 28.5 | 52 | |
9D-42 | M42X2 | 30 | 25.5 | 32 | 50 | |
9D-52 | M52X2 | פשרות | 26.5 | 36 | 60 | 31.5S |
3. DIN מטרי תקע חיצוני Hex PLEG
4H עבור יציאת שמן ISO 6149 O-ring איטום
4. ISO פנימי הקס יציאה נמל PLIH
VSTI M-OR עבור יציאת שמן ISO 6149 O טבעת טבעת
5. מטרי תקע Hex Hex VSTI M / R ED
4MN-WD זכר מטרי חוט ED-seal (עבור יציאה ISO 9974)
4BN-WD זכר BSPP פתיל ED-seal (עבור יציאה ISO 1179)
