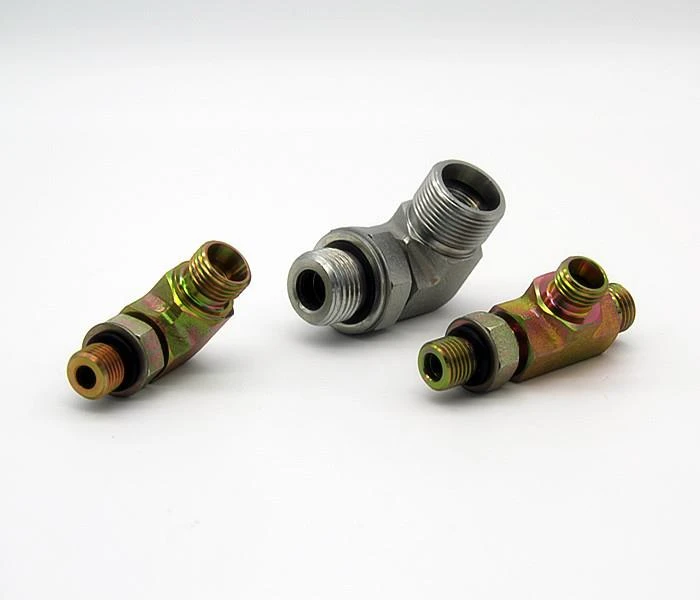

אביזרי דין מתכווננים

סוף מתכוונן הוא פתיל חוט זכר, זה מורכב locknut, גיבוי מכונת כביסה, טבעות O טבעת שמירה. אביזרי DIN הוא סוף סטנדרטי של 24 קונוס מחבר קו וחותך טבעת אביזרי לחיבור צינור פלדה, מתאמים או הרכבה צינור, אביזרי הרבעה מתכווננת נמצאים בדרך כלל על מרפק, טי ו קרוס אביזרי כדי לאפשר אוריינטציה נכונה של אביזרי.

שלח החקירה

שוחח עכשיו

תיאור

הגדרה: סוף מתכוונן הוא חתיך פתיל זכר, זה מורכב locknut, גיבוי מכונת כביסה, טבעות O טבעת שמירה. אביזרי DIN הוא סוף סטנדרטי של 24 קונוס מחבר קו וחותך טבעת אביזרי לחיבור צינור פלדה, מתאמים או הרכבה צינור, אביזרי הרבעה מתכווננת נמצאים בדרך כלל על מרפק, טי ו קרוס אביזרי כדי לאפשר אוריינטציה נכונה של אביזרי.

שיטות של סוף הרבעה מתכווננת: זה יהיה להרכיב עם locknut, back- מכונת כביסה, איטום על ידי O טבעת או O טבעת + טבעת שמירה. ישנם ארבעה סטנדרטים של יציאת איטום כדלקמן:

חוט מטרי + טבעת O + טבעת תמך O (ISO 9974)

מטרי חוט + O טבעת ISO 6149

חוט אוף / UNF + O-Ring ISO 11926 SAE J1926 ORB

חוט BSPP + טבעת O טבעת + טבעת שמירה (ISO 1179)

בדיקות סיבולת ובדיקות מחזוריות (אימפולס) ייערכו בהתאם ל- ISO 19879.

מידות, לחץ עבודה, ביצועים, שטוחות והתאמה של רצועות מתכווננות סוף סוף, O- טבעות, ייעודים של הקצוות, אנא פנה אלינו בדוא"ל.

1. מרפק פיטינג מתכוונן 1CH9 / 1DH9

24 חרוט גובה / קצה מתכוונן סיום O-ring ISO 6149 או טבעת O + טבעת שמירה ISO 9974

1CH4 / 1DH4 עבור אינדיקטור מרפק של 45deg

חלק לא.	חוט		D1	O צלצול	ממדים						MPa
חלק לא.	ה	F	Tube OD	O צלצול	l1	L1	L2	S1	S2	S3	MPa
1CH9-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
1CH9-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
1CH9-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
1CH9-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
/CH9-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
/CH9-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
/CH9-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
1CH9-36-33OG	M36X2	M33X2	28	O29.5X3.0	33.3	49.8	54	36	41	41	16L
1DH9-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
1DH9-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
1DH9-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
1DH9-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
1DH9-22-20OG	M22X1.5	M20X1.5	14	O17.3X2.4	23	41	40	22	27	27
/DAM/9-	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
1DH9-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
1DH9-36-33OG	M36X2	M33X2	25	O29.5X3.0	32.8	56.8	54	36	52	41
1DH9-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה 1DH9-20-18OG / RN.

2. מרפק פיטינג מתכוונן 1CO9 / 1DO9

24 קונוס סוף סוף / מתכוונן סטוד סיום O-Ring ISO 11926

1CO4 / 1DO4 עבור 45 מעלות מרפק הצבעה אינדיקציה

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	ה	F	D1	l1	L1	L2	S1	S2	S3	MPa
1CO9-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
1CO9-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
1CO9-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
1CO9-18-08OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
1CO9-22-10OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
1CO9-22-08OG	M22X1.5	3/4 "X16	15	22	37	39.5	22	27	24
1CO9-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
1CO9-30-12OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
1CO9-36-12OG	M36X2	1.1 / 16 "X12	28	33.5	47.8	57.5	36	41	41
1CO9-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
1CO9-45-20OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
1CO9-52-24OG	M52X2	1.7 / 8 "X12	42	44.8	67.8	70.5	55	60	55
1DO9-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
1DO9-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
1DO9-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
1DO9-18-08OG	M18X1.5	3/4 "X16	10	19.5	36	37.5	19	22	24
1DO9-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
1DO9-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
1DO9-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
1DO9-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
1DO9-36-16OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	52	41
1DO9-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
1DO9-52-24OG	M52X2	1.7 / 8 "X12	פשרות	45.8	76.8	70.5	55	60	55	31.5S
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה 1CO9-30-120G / RN.

3. מרפק פיטינג מתכוונן 1CG9 / 1DG9

24 חרוט גובה / קצה מתכוונן סיום O טבעת + טבעת שמירה ISO 1179

1CG4 / 1DG4 עבור אינדיקטור המרפק של 45deg

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	ה	F	D1	l1	L1	L2	S1	S2	S3	MPa
1CG9-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
1CG9-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
1CG9-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
1CG9-16-06OG	M16X1.5	G3 / 8 "X19	10	17.5	32.5	35.8	16	19	22
1CG9-18-06OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
1CG9-22-08OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
1CG9-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	52	27	32	27
1CG9-26-12OG	M26X1.5	G3 / 4 "X14	18	25.5	42	49.3	27	32	32
1CG9-30-12OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16L
1CG9-30-16OG	M30X2	G1 "X11	22	31.5	48	53	33	36	41
1CG9-36-16OG	M36X2	G1 "X11	28	33	49.8	56	36	41	41
1CG9-36-20OG	M36X2	G1.1 / 4 "X11	28	36	52.8	59	41	41	50
1CG9-45-20OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
1CG9-52-24OG	M52X2	G1.1 / 2 "X11	42	44.8	67.8	68.5	55	60	55
1DG9-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
1DG9-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
1DG9-16-06OG	M16X1.5	G3 / 8 "X19	8	18.7	33.7	35.8	16	19	22
1DG9-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
1DG9-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
1DG9-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
1DG9-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	43	24	30	27	40S
1DG9-30-12OG	M30X2	G3 / 4 "X14	20	28	49.5	52	30	36	32
1DG9-36-16OG	M36X2	G1 "X11	25	32.8	56.8	56	36	52	41
1DG9-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
1DG9-52-24OG	M52X2	G1.1 / 2 "X11	פשרות	45.8	76.8	68.5	55	60	55	31.5S
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה 1CG9-30-12OG / RN.

4. הפעל Tee אביזרי מתכווננת ACCH / ADDH

24 קונוס קונוס / 24 קונוס / קונוס מתכוונן סוף טבעת O-ISO ISO 6149 או טבעת O + טבעת שמירה ISO 9974

חלק לא.	חוט		D1, D2	O צלצול	ממדים						MPa
חלק לא.	E, F	ז	Tube OD	O צלצול	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCH-12-12-10OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACCH-14-14-12OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACCH-16-16-14OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
ACCH-18-18-16OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
ACCH-22-22-18OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
ACCH-26-26-22OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACCH-30-30-27OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16L
ACCH-36-36-33OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16L
ADDH-14-14-12OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADDH-16-16-14OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
ADDH-18-18-16OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
ADDH-20-20-18OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
ADDH-24-24-22OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADDH-30-30-27OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADDH-36-36-33OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	52	41
ADDH-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
הערה: אם אתה מעוניין להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להכניס סיומת "RN" אחרי החלק שלנו לא. לדוגמה ACCH-30-30-27OG / RN. 2. קצה G מחובר ליציאת ISO 9974-1 ומחובר ליציאת ISO 6149-1 ללא שימור צלצול.

.5 הפעילו את חיבורי Tee מתכווננים ACCO / ADDO

24 קונוס חרוט / 24 קונוס / מתכוונן סטוד סיום O-Ring ISO 11926

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	E, F	ז	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCO-12-12-04OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACCO-14-14-06OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
ACCO-16-16-06OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
ACCO-18-18-08OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
ACCO-22-22-10OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
ACCO-26-26-12OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACCO-30-30-12OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
ACCO-36-36-16OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACCO-45-45-20OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
ADDO-14-14-04OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
ADDO-16-16-06OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
ADDO-18-18-06OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
ADDO-20-20-08OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
ADDO-22-22-10OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
ADDO-24-24-10OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
ADDO-30-30-12OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
ADDO-36-36-16OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	52	41
ADDO-42-42-20OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה ACCO-30-30-12OG / RN.

6. הפעל Tee אביזרי מתכוונן ACCG / ADDG

24 קונוס חרוט / 24 קונוס / טבעת מתכווננת לקצה טבעת O טבעת + טבעת שמירה 1179

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	E, F	ז	D1, D2	l1, l2	L1, L2	L3	S1	S2, S3	S4	MPa
ACCG-12-12-02OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5 L
ACCG-14-14-04OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
ACCG-16-16-04OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
ACCG-18-18-06OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
ACCG-22-22-08OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
ACCG-26-26-08OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACCG-30-30-12OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16 L
ACCG-36-36-16OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACCG-45-45-20OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
ADDG-14-14-04OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
ADDG-16-16-04OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
ADDG-18-18-06OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
ADDG-20-20-06OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
ADDG-22-22-08OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
ADDG-24-24-08OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADDG-30-30-12OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADDG-36-36-16OG	M36X2	G1 "X11	25	32.8	56.8	56	36	52	41
ADDG-42-42-20OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. למשל ACCG-18-18-06OG / RN.

7. סניף אביזרי צנרת מתכוונן ACHC / ADHD

24 קונוס גובה / מתכוונן סטוד סיום O-ring ISO 6149 או טבעת O + טבעת שמירה ISO 9974/24 deg קונוס

חלק לא.	חוט		D1, D2	O-Ring	ממדים						MPa
חלק לא.	E, G	F	Tube OD	O-Ring	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACHC-12-10-12OG	M12X1.5	M10X1	6	O08.1X1.6	13	28	26.5	11	14	14	31.5L
ACHC-14-12-14OG	M14X1.5	M12X1.5	8	O09.3X2.4	15.5	30.5	32	14	17	17
ACHC-16-14-16OG	M16X1.5	M14X1.5	10	O11.3X2.4	17.5	32.5	34	16	19	19
ACHC-18-16-18OG	M18X1.5	M16X1.5	12	O13.3X2.4	19	34	36	19	22	22
ACHC-22-18-22OG	M22X1.5	M18X1.5	15	O15.3X2.4	22	37	39.5	22	27	24
ACHC-26-22-26OG	M26X1.5	M22X1.5	18	O19.3X2.4	25.5	42	43.5	27	32	27
ACHC-30-27-30OG	M30X2	M27X2	22	O23.5X3.0	29.3	45.8	50	30	36	32	16
ACHC-36-33-36OG	M36X2	M33X2	28	O29.2X3.0	33.3	49.8	54	36	41	41	16
ADHD-14-12-14OG	M14X1.5	M12X1.5	6	O09.3X2.4	17.5	32.5	32	14	17	17	63S
ADHD-16-14-16OG	M16X1.5	M14X1.5	8	O11.3X2.4	18.7	33.7	34	16	19	19
ADHD-18-16-18OG	M18X1.5	M16X1.5	10	O13.3X2.4	19.5	36	36	19	22	22
ADHD-20-18-20OG	M20X1.5	M18X1.5	12	O15.3X2.4	19.5	36	37	19	24	24
ADHD-24-22-24OG	M24X1.5	M22X1.5	16	O19.3X2.4	24	42	37.5	24	30	27
ADHD-30-27-30OG	M30X2	M27X2	20	O23.5X3.0	28.3	49.8	50	30	36	32	40S
ADHD-36-33-36OG	M36X2	M33X2	25	O29.2X3.0	32.8	56.8	54	36	52	41
ADHD-42-42-42OG	M42X2	M42X2	30	O38.5X3.0	36.2	62.7	57.2	41	50	50
הערה: אם אתה מעוניין להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להכניס סיומת "RN" אחרי החלק שלנו לא. לדוגמה ACHC-30-27-30OG / RN. .2 מקצה F מחובר ל - ISO 9974-1port ומחובר ליציאת ISO 6149-1 ללא שימור צלצול.

8. סניף Tee אביזרי מתכוונן ACOC / ADOD

24 חרוט deg / מתכוונן Stud סוף O- טבעת ISO 11926/24 חרוט deg

תמונה 035

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	E, G	F	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACOC-12-04-12OG	M12X1.5	7/16 "X20	6	13	28	27.2	11	14	17	31.5L
ACOC-14-06-14OG	M14X1.5	9/16 "X18	8	15.5	30.5	31.8	14	17	19
ACOC-16-06-16OG	M16X1.5	9/16 "X18	10	17.5	32.5	33.3	16	19	19
ACOC-18-08-18OG	M18X1.5	3/4 "X16	12	19	34	37.5	19	22	24
ACOC-22-10-22OG	M22X1.5	7/8 "X14	15	22	37	44	22	27	27
ACOC-26-12-26OG	M26X1.5	1.1 / 16 "X12	18	25.5	42	51	27	32	32
ACOC-30-12-30OG	M30X2	1.1 / 16 "X12	22	29.3	45.8	53.5	30	36	32	16L
ACOC-36-16-36OG	M36X2	1.5 / 16 "X12	28	33.3	49.8	57.5	36	41	41
ACOC-45-20-45OG	M45X2	1.5 / 8 "X12	35	39.2	60.7	63	48	50	50
ADOD-14-04-14OG	M14X1.5	7/16 "X20	6	17.5	32.5	30	14	17	17	63S
ADOD-16-06-16OG	M16X1.5	9/16 "X18	8	18.7	33.7	33.3	16	19	19
ADOD-18-06-18OG	M18X1.5	9/16 "X18	10	19.5	36	33.5	19	22	19
ADOD-20-08-20OG	M20X1.5	3/4 "X16	12	19.5	36	37.5	19	24	24
ADOD-22-10-22OG	M22X1.5	7/8 "X14	14	23	41	44	22	27	27
ADOD-24-10-24OG	M24X1.5	7/8 "X14	16	24	42.5	46.5	24	30	27	40S
ADOD-30-12-30OG	M30X2	1.1 / 16 "X12	20	28.3	49.8	53.5	30	36	32
ADOD-36-16-36OG	M36X2	1.5 / 16 "X12	25	32.8	56.8	57.5	36	52	41
ADOD-42-20-42OG	M42X2	1.5 / 8 "X12	30	36.2	62.7	59.5	41	50	50
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה ACOC-30-12-30OG / RN.

9. סניף Tee אביזרי מתכוונן ACGC / ADGD

24 קונוס / מתכוונן סטוד O- טבעת + טבעת שמירה ISO 1179/24 מעלות קונוס

חלק לא.	חוט		Tube OD	ממדים						MPa
חלק לא.	E, G	F	D1, D2	l1, l2	L1, L2	L3	S1	S2, S4	S3	MPa
ACGC-12-02-12OG	M12X1.5	G1 / 8 "X28	6	13	28	26.2	11	14	14	31.5L
ACGC-14-04-14OG	M14X1.5	G1 / 4 "X19	8	15.5	30.5	31.3	14	17	19
ACGC-16-04-16OG	M16X1.5	G1 / 4 "X19	10	17.5	32.5	32.5	16	19	19
ACGC-18-06-18OG	M18X1.5	G3 / 8 "X19	12	19	34	36.8	19	22	22
ACGC-22-08-22OG	M22X1.5	G1 / 2 "X14	15	22	37	43.2	22	27	27
ACGC-26-08-26OG	M26X1.5	G1 / 2 "X14	18	25.5	42	46.5	27	32	27
ACGC-30-12-30OG	M30X2	G3 / 4 "X14	22	29.3	45.8	52	30	36	32	16L
ACGC-36-16-36OG	M36X2	G1 "X11	28	33.3	49.8	56	36	41	41
ACGC-45-20-45OG	M45X2	G1.1 / 4 "X11	35	39.2	60.7	63	48	50	50
ADGD-14-04-14OG	M14X1.5	G1 / 4 "X19	6	17.5	32.5	31.3	14	17	19	63S
ADGD-16-04-16OG	M16X1.5	G1 / 4 "X19	8	18.7	33.7	32.5	16	19	19
ADGD-18-06-18OG	M18X1.5	G3 / 8 "X19	10	19.5	36	36.8	19	22	22
ADGD-20-06-20OG	M20X1.5	G3 / 8 "X19	12	19.5	36	36.8	19	24	22
ADGD-22-08-22OG	M22X1.5	G1 / 2 "X14	14	23	41	43.2	22	27	27
ADGD-24-08-24OG	M24X1.5	G1 / 2 "X14	16	24	42.5	44	24	30	27	40S
ADGD-30-12-30OG	M30X2	G3 / 4 "X14	20	28.3	49.8	52	30	36	32
ADGD-36-16-36OG	M36X2	G1 "X11	25	32.8	56.8	56	36	52	41
ADGD-42-20-42OG	M42X2	G1.1 / 4 "X11	30	36.2	62.7	58	41	50	50
הערה: אם אתם מעוניינים להזמין את המתאם סט שלם עם חיתוך טבעת ואום, יש צורך להוסיף סיומת "RN" אחרי החלק שלנו לא. לדוגמה ACGC-18-06-18OG / RN.
