סוגי מוצרים: אבזרי צינור סוג נשיכה מטרי - מחבר צינור ל- NPT
תקני תעשיה: DIN 2353
חיבור E לסגנון F: קצה חרוט 24 מעלות לתפזורת, מסתובב עם טבעת O, מרותך / מרותך, הרבעה, מפחית
צורה: ישר וכו '.
לחץ עבודה: 16-63 מגפ"ס
אביזרי חומר: פליז; פלדת פחמן; פלדת אל - חלד
יישום: ציוד לחקלאות, תהליך רכב, העברת כימיקלים, ציוד בנייה, העברת דלק, הידראולי, ציוד ייצור, ימי, טיפול בחומרים, ציוד נייד, שדה נפט, אריזה, תחבורה

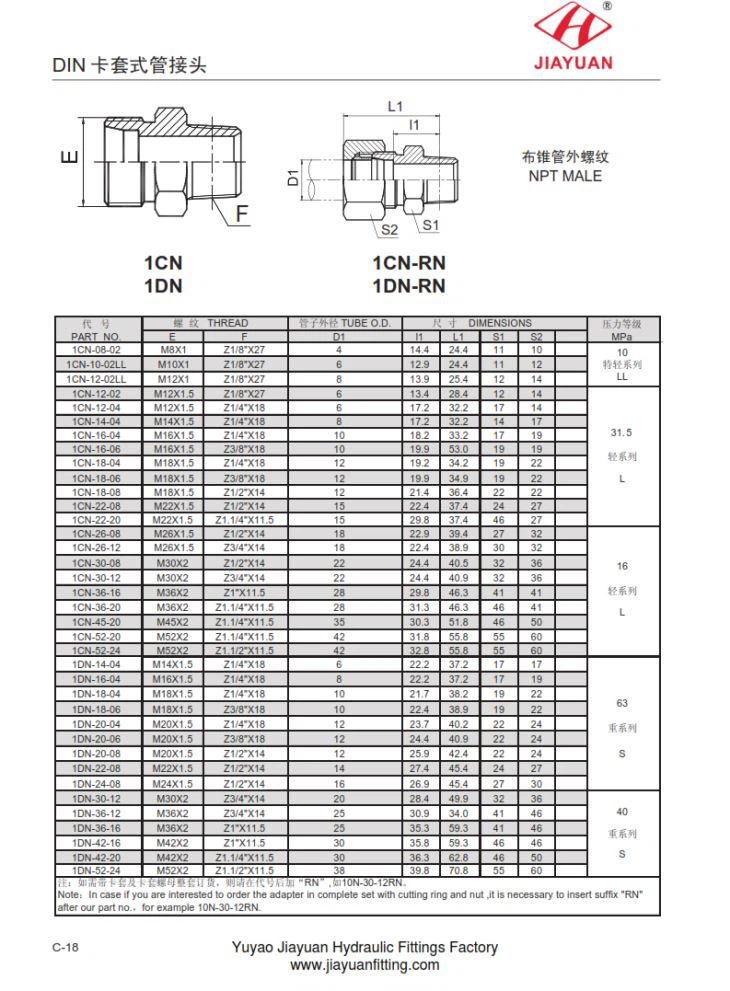

1CN 1DN-RN אביזרי הידראוליים זכר NPT DIN 2353 תרשים טבלת מידות גודל כדלקמן
חלק מס '. צינור חוט OD
E F D1
1CN-08-02 M8X1 Z1 / 8 "X27 4
1CN-10-02LL M10X1 Z1 / 8 "X27 6
1CN-12-02LL M12X1 Z1 / 8 "X27 8
1CN-12-02 M12X1.5 Z1 / 8 "X27 6
1CN-12-04 M12X1.5 Z1 / 4 "X18 6
1CN-14-04 M14X1.5 Z1 / 4 "X18 8
1CN-16-04 M16X1.5 Z1 / 4 "X18 10
1CN-16-06 M16X1.5 Z3 / 8 "X18 10
1CN-18-04 M18X1.5 Z1 / 4 "X18 12
1CN-18-06 M18X1.5 Z3 / 8 "X18 12
1CN-18-08 M18X1.5 Z1 / 2 "X14 12
1CN-22-08 M22X1.5 Z1 / 2 "X14 15
1CN-22-20 M22X1.5 Z1.1 / 4 "X11.5 15
1CN-26-08 M26X1.5 Z1 / 2 "X14 18
1CN-26-12 M26X1.5 Z3 / 4 "X14 18
1CN-30-08 M30X2 Z1 / 2 "X14 22
1CN-30-12 M30X2 Z3 / 4 "X14 22
1CN-36-16 M36X2 Z1 "X11.5 28
1CN-36-20 M36X2 Z1.1 / 4 "X11.5 28
1CN-45-20 M45X2 Z1.1 / 4 "X11.5 35
1CN-52-20 M52X2 Z1.1 / 4 "X11.5 42
1CN-52-24 M52X2 Z1.1 / 2 "X11.5 42
1DN-14-04 M14X1.5 Z1 / 4 "X18 6
1DN-16-04 M16X1.5 Z1 / 4 "X18 8
1DN-18-04 M18X1.5 Z1 / 4 "X18 10
1DN-18-06 M18X1.5 Z3 / 8 "X18 10
1DN-20-04 M20X1.5 Z1 / 4 "X18 12
1DN-20-06 M20X1.5 Z3 / 8 "X18 12
1DN-20-08 M20X1.5 Z1 / 2 "X14 12
1DN-22-08 M22X1.5 Z1 / 2 "X14 14
1DN-24-08 M24X1.5 Z1 / 2 "X14 16
1DN-30-12 M30X2 Z3 / 4 "X14 20
1DN-36-12 M36X2 Z3 / 4 "X14 25
1DN-36-16 M36X2 Z1 "X11.5 25
1DN-42-16 M42X2 Z1 "X11.5 30
1DN-42-20 M42X2 Z1.1 / 4 "X11.5 30
1DN-52-24 M52X2 Z1.1 / 2 "X11.5 38
