קטגוריית מוצר: מתאמי JIC הידראוליים לחיבור צינורות של כוח נוזל
תקן מוצר: ISO 8434-2, SAE J514.
חומר: פלדת פחמן, נירוסטה או סגסוגת נחושת.
סוף צינור JIC לחיבור קצה אחר כדלקמן: BSP Captive איטום E, G, H סוגים, אביזרי סדרה ISO 6149, אביזרי JIS B2351, אביזרי ISO 11926 ו- SAE J1926 ORB, אביזרי DIN 3852 ו- ISO 1179, אביזרי ISO 9974 וכו '.

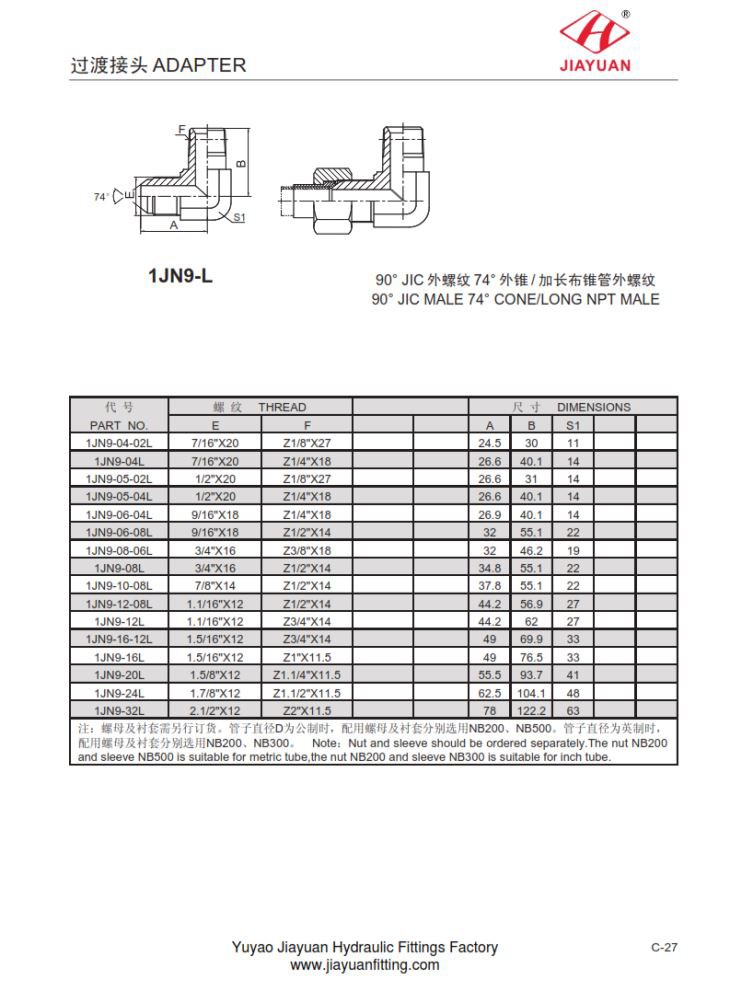

1JN9-L 90 ° JIC זכר 74 ° חרוט / ארוך NPT זכר תרשים ממדים כדלקמן:
PA RT N O. | T HR EA D | DIM E N S I O NS | ||||||
ה | ו | א | ב | S 1 | ||||
1 J N9 - 04 - 02L | 7/16 " X 20 | Z 1/8 " X 27 | 24.5 | 30 | 11 | |||
1 J N9 - 04L | 7/16 " X 20 | Z 1/4 " X 18 | 26.6 | 40.1 | 14 | |||
1 J N9 - 05 - 02L | 1/2 " X 20 | Z 1/8 " X 27 | 26.6 | 31 | 14 | |||
1 J N9 - 05 - 04L | 1/2 " X 20 | Z 1/4 " X 18 | 26.6 | 40.1 | 14 | |||
1 J N9 - 06 - 04L | 9/16 " X 18 | Z 1/4 " X 18 | 26.9 | 40.1 | 14 | |||
1 J N9 - 06 - 08L | 9/16 " X 18 | Z 1/2 " X 14 | 32 | 55.1 | 22 | |||
1 J N9 - 08 - 06L | 3/4 " X 16 | Z 3/8 " X 18 | 32 | 46.2 | 19 | |||
1 J N9 - 08L | 3/4 " X 16 | Z 1/2 " X 14 | 34.8 | 55.1 | 22 | |||
1 J N9 - 10 - 08L | 7/8 " X 14 | Z 1/2 " X 14 | 37.8 | 55.1 | 22 | |||
1 J N9 - 12 - 08L | 1.1 / 16 " X 12 | Z 1/2 " X 14 | 44.2 | 56.9 | 27 | |||
1 J N9 - 12L | 1.1 / 16 " X 12 | Z 3/4 " X 14 | 44.2 | 62 | 27 | |||
1 J N9 - 16 - 12L | 1.5 / 16 " X 12 | Z 3/4 " X 14 | 49 | 69.9 | 33 | |||
1 J N9 - 16L | 1.5 / 16 " X 12 | Z 1 " X 11.5 | 49 | 76.5 | 33 | |||
1 J N9 - 20L | 1.5 / 8 " X 12 | Z 1.1 / 4 " X 11.5 | 55.5 | 93.7 | 41 | |||
1 J N9 - 24L | 1.7 / 8 " X 12 | Z 1.1 / 2 " X 11.5 | 62.5 | 104.1 | 48 | |||
1 J N9 - 32L | 2.1 / 2 " X 12 | Z 2 " X 11.5 | 78 | 122.2 | 63 | |||
ד נ.ב. 200 נ.ב. 500 נ.ב 20 0 נ.ב 30 0 N o te N u t א ד slee v e shoul ד b e o r de r e d sepa r a t el y . T h e נו t הערה 20 0 an d slee v e NB 50 0 i s sui t abl e עבור אותי אני t ube , t h e nu t הערה 20 0 an d slee v e NB 30 0 i s sui t abl e f o r inc h לא . | ||||||||
תגיות פופולריות: אביזרי מרפק ארוך זכר jic jic, סין, יצרנים, ספקים, בהתאמה אישית, פליז, swagelok, פארקר, סטאוף, ברנן, נירוסטה
