מחבר זכר BSP קונוס מטרי ED

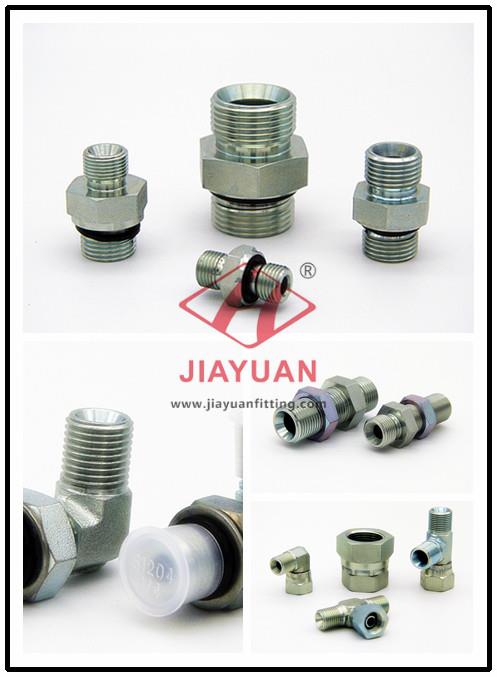

קטלוג אביזרי BSP הוא פופולרי בבריטניה, אירלנד, קנדה, ארה"ב וכו '.
כל אביזרי החרוט של BSP 60 מוסברים על ידי BS5200 השווים לתקן ISO 8434-6.
גודל תרשים גודל חוט BSPP הוא G 1/8, G1 / 4, G1 / 2, G3 / 4, G3 / 8, G5 / 8, G1, G1-1 / 4, G1-1 / 2, G2, G2- 1/2, G3 וכו '.
BSP הוא צינור בריטי סטנדרטי עם צורת חוט של 55 מעלות.
חוט BSPP הוא לפי תקני ISO 228 ו- AS 1722.2.
מדריך חוט BSPP לסוגי איטום רבים כגון BSPP חרוט 60 ° לחיבור צינור המושב, יציאת BSPP עם חותם מלוכד, יציאת BSPP עם חותם ED, BSPP oring + טבעת תמך סוג G, BSPP סוג טבעת Sa H מתכוונן, פנים חיתוך BSPP חותם סוג ב.
מתאמי התאמת צנרת BSPP לקצוות רבים כגון זכר BSPT, זכר ORFS, מטרי ISO 6149-3 מטרי, חרוט JIC זכר 74, קונוס 60 מטר חרוט, זכר NPT, אביזרי SAE ORB ISO 11926-3, צינור ריתוך התחת, נקבה JIC 37 קון, ORFS נקבה וכו '.

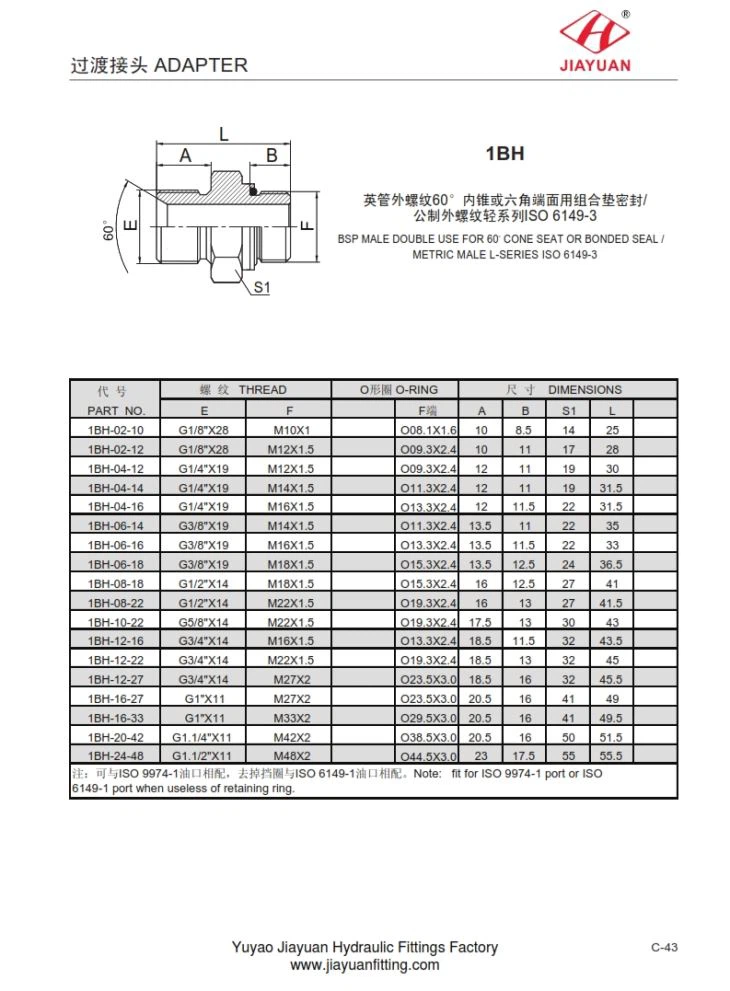

1B BSP זכר כפול לשימוש עבור 60 ° חוט קונוס או חותם חבול / זכר מטר מטרי ISO 6149-3 תרשים מידות מידות כדלקמן:
חלק מס '. | חוט | O-RIN G | ממדים | ||||||
ה | ו | ו | א | ב | S1 | ל | |||
1BH-02-10 | G1 / 8 "X28 | M10X1 | O08.1X1. 6 | 10 | 8.5 | 14 | 25 | ||
1BH-02-12 | G1 / 8 "X28 | M12X1.5 | O09.3X2. 4 | 10 | 11 | 17 | 28 | ||
1BH-04-12 | G1 / 4 "X19 | M12X1.5 | O09.3X2. 4 | 12 | 11 | 19 | 30 | ||
1BH-04-14 | G1 / 4 "X19 | M14X1.5 | O11.3X2. 4 | 12 | 11 | 19 | 31.5 | ||
1BH-04-16 | G1 / 4 "X19 | M16X1.5 | O13.3X2. 4 | 12 | 11.5 | 22 | 31.5 | ||
1BH-06-14 | G3 / 8 "X19 | M14X1.5 | O11.3X2. 4 | 13.5 | 11 | 22 | 35 | ||
1BH-06-16 | G3 / 8 "X19 | M16X1.5 | O13.3X2. 4 | 13.5 | 11.5 | 22 | 33 | ||
1BH-06-18 | G3 / 8 "X19 | M18X1.5 | O15.3X2. 4 | 13.5 | 12.5 | 24 | 36.5 | ||
1BH-08-18 | G1 / 2 "X14 | M18X1.5 | O15.3X2. 4 | 16 | 12.5 | 27 | 41 | ||
1BH-08-22 | G1 / 2 "X14 | M22X1.5 | O19.3X2. 4 | 16 | 13 | 27 | 41.5 | ||
1BH-10-22 | G5 / 8 "X14 | M22X1.5 | O19.3X2. 4 | 17.5 | 13 | 30 | 43 | ||
1BH-12-16 | G3 / 4 "X14 | M16X1.5 | O13.3X2. 4 | 18.5 | 11.5 | 32 | 43.5 | ||
1BH-12-22 | G3 / 4 "X14 | M22X1.5 | O19.3X2. 4 | 18.5 | 13 | 32 | 45 | ||
1BH-12-27 | G3 / 4 "X14 | M27X2 | O23.5X3. 0 | 18.5 | 16 | 32 | 45.5 | ||
1BH-16-27 | G1 "X11 | M27X2 | O23.5X3. 0 | 20.5 | 16 | 41 | 49 | ||
1BH-16-33 | G1 "X11 | M33X2 | O29.5X3. 0 | 20.5 | 16 | 41 | 49.5 | ||
1BH-20-42 | G1.1 / 4 "X11 | M42X2 | O38.5X3. 0 | 20.5 | 16 | 50 | 51.5 | ||
1BH-24-48 | G1.1 / 2 "X11 | M48X2 | O44.5X3. 0 | 23 | 17.5 | 55 | 55.5 | ||
